METODE WARNIER/ORR

METODOLOGI W/O

Metodologi W/O menggunakan alat yang disebut dengan diagram W/O, yang secara lintas mirip dengan bagan berjenjang yang diputar.
Prinsip kunci dari metodologi W/O adalah desain dari struktur program yg tertulis dilengkapi dengan struktur datanya. Diagram W/O dapat menggambarkan struktur data yg berbentuk :
-Struktur Data Urut
-Struktur Data Repetisi
-Struktur Data Seleksi

1. STRUKTUR DATA URUT

MISALNYA SUATU RECORD MAHASISWA SBB

MAKA DAPAT DIGAMBARKAN DENGAN DIAGRAM W/O


 2. STRUKTUR DATA REPITISI

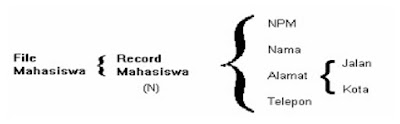

misalnya file mahasiswa terdiri dari n record. maka dapat digambarkan sebagai:


3. STRUKTUR DATA SELEKSI

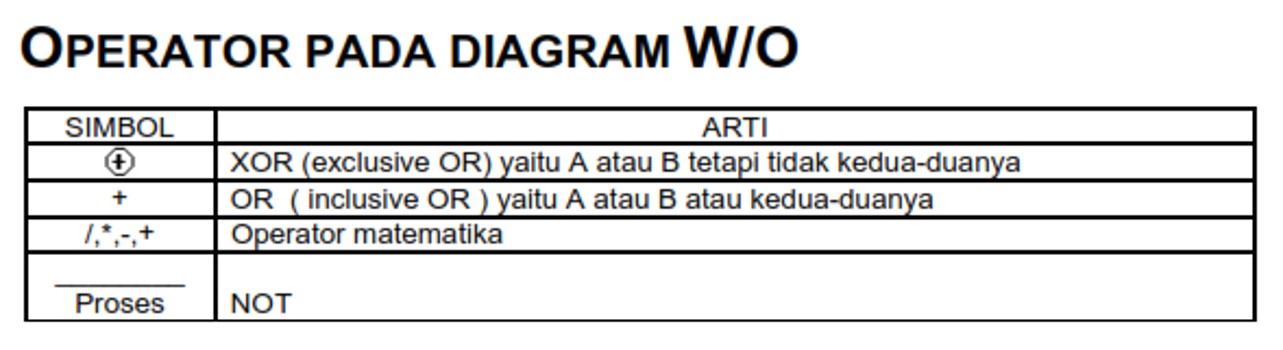

Dapat ditunjukkan operator XOR sbb:

















contoh dengan gambar kwitansi:
output dari sebuah transaksi
output_kwitansi


dari output tersebut, maka dapat kita jabarkan ke dalam bentuk kamus data dan diagram W/O sebagai berikut:

TABLE

Table hutang
-       No faktur,
-       Tanggal faktur,
-       Jumlah pinjaman,
-       Cicilan,
-       Jangka waktu.
-       Nomor Konsumen

Table penerimaan kas
-       Nomor PK,
-       Nama konsumen,
-       Jumlah uang,
-       Tanggal,
-       Keterangan,
-       Diterima oleh.

Table balance
-       Nomor BL,
-       Nomor angsuran
-       Nomor konsumen
-       Nomor PK
-       Nomor faktur
-       Tanggal faktur,
-       Tanggal penerimaan kas,
-       Jumlah pinjaman,
-       Jumlah uang diterima,
-       Sisa pinjaman.


Table konsumen
-       Nomor konsumen,
-       Nama,
-       Alamat,
-       Telepon,
-       Email.

Table angsuran
-       Nomor angsuran,
-       Nomor hutang
-       Tanggal angsuran,
-       Nomor konsumen,
-       Cicilan,
-       Jumlah pinjaman,

-       Jangka waktu peminjaman.

RELASI TABLE


TABLE W/O
DIAGRAM W/O DETIL(1)

DIAGRAM W/O DETIL(2)

 Dari studi kwitansi dapat kita peroleh diagram W/O dengan berstruktur urut dan struktur seleksi dengan penyeleksian angsuran pembayaran, apabila pembayaran angsuran melebihi tanggal jatuh tempo maka akan dikenakan denda dan apabila tidak melewati jatuh tempo maka akan aman dari denda.
DIAGRAM W/O
Berikut diagram yang terkait diatas dan dirakum menjadi diagram W/O.
